海湾GST-HX-240B火灾声光警报器

海湾GST-HX-240B火灾声光警报器

 取代原产品GST-HX-200B火灾声光警报器 　

 区别 1）整体尺寸变为121mm×91mm×52mm；

         2）颜色略有变化。

         3）新老产品的使用特性基本一致，并且可以混用。

海湾GST-HX-240B火灾声光警报器参数

　　外形尺寸：121×91×52mm

　　外壳材质：塑料

　　使用场所：室内型

　　供电方式：直流24V

　　编码方式：电子编码

　　声压级：80dB~115dB(火灾声调)、80dB~115dB(嘀嘀声调)

　　变调周期：3.5s~4.8s（火灾声调）、0.6s~1.0s(嘀嘀声调)

　　闪光频率：1.1Hz~1.7Hz（火灾声调）、1.1Hz~1.7Hz(嘀嘀声调)

　　接线端子标注：有

　　执行标准号：GB 26851-2011

海湾GST-HX-240B火灾声光警报器特点

　　1.新产品仅替代相应旧声光警报器类的标准产品；

　　2.产品整体尺寸有所变化，但不影响功能及使用；

　　3.新产品仍然不适用任何防爆、本安产品，防爆、本安产品购买方式与以往无异；

　　4.新产品仍然不适用任何船用产品，船用产品购买方式与以往无异。

海湾GST-HX-240B火灾声光警报器概述：

       海湾GST-HX-240B 火灾声光警报器(以下简称警报器)，用于在火灾发生时提醒现场人员注意。警报器是一种安装在现场的声光报警设备，当现场发生火灾并被确认后，可由消防控制中心的火灾报警控制器启动。启动后警报器发出强烈的声光信号，以达到提醒现场人员注意的目的。

海湾GST-HX-240B火灾声光警报器主要技术指标

 （1）海湾GST-HX-240B火灾声光警报器工作电压：

信号总线电压：总线 24V 允许范围：16V～28V

电源电压：DC24V 允许范围：DC20V～DC28V

 （2）海湾GST-HX-240B火灾声光警报器工作电流：

总线监视电流≤0.25mA 电源监视电流≤1mA

总线启动电流≤1.5mA 电源动作电流≤10mA

 （3）海湾GST-HX-240B火灾声光警报器闪光频率：1.1Hz～1.7Hz

 （4）火警声调声压级： 80dB～115dB（正前方 3m 水平处（A 计权））

 嘀嘀声调声压级： 80dB～115dB（正前方 3m 水平处（A 计权））

（5）变调周期：3.5s～4.8s（火警声）/0.6s～1.0s（嘀嘀声）

 （6）海湾GST-HX-240B火灾声光警报器编码方式：采用电子编码方式，占一个总线编码点，编码范围可在 1～242 之间任意设定

 （7）海湾GST-HX-240B火灾声光警报器线制：四线制，与控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接

（8）使用环境：

 温 度：-10℃～+55℃

 相对湿度≤95%，不凝露

（9）仓储条件：

 温度：-20℃~60℃

 湿度：0~95%，不凝露

（10）使用场所：室内

 （11）外形尺寸：121mm×91mm×52mm（带底壳）

 （12）壳体材料和颜色：塑料/白色，正面镶有透明光罩/红色

 （13）外壳防护等级：IP41

 （14）重量：约 144g (带底壳)

（15）安装孔距：60mm

 （16）执行标准：GB 26851-2011

海湾GST-HX-240B火灾声光警报器结构特征、安装与布线

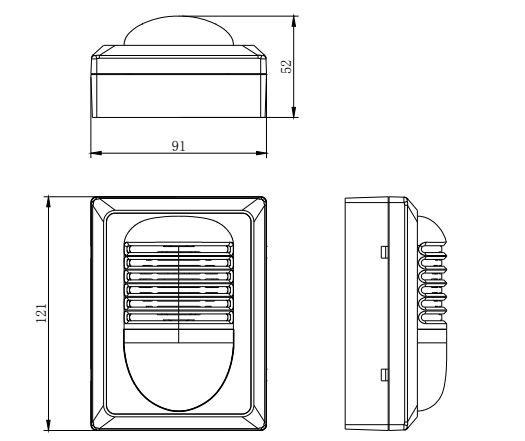

警报器外形示意图如图 2-33 所示。

警告：安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳

的连接线准确无误。

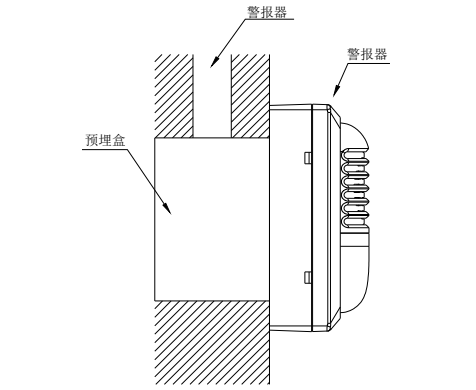

警报器安装前应首先检查外壳是否完好无损，标识是否齐全。警报器底壳与警报器之间采用插接方式，安装时为明装，可安装在 86H50 型标准预埋盒上，安装示意图如图所示。

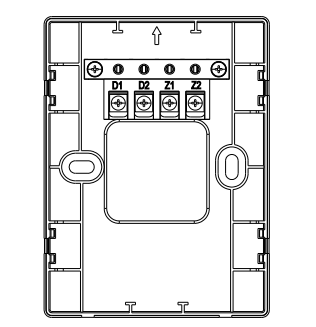

安装底壳时应注意方向，底壳及端子示意图如图。

其中：D1、D2：接 DC24V 电源，无极性；

Z1、Z2：接控制器信号总线，无极性；

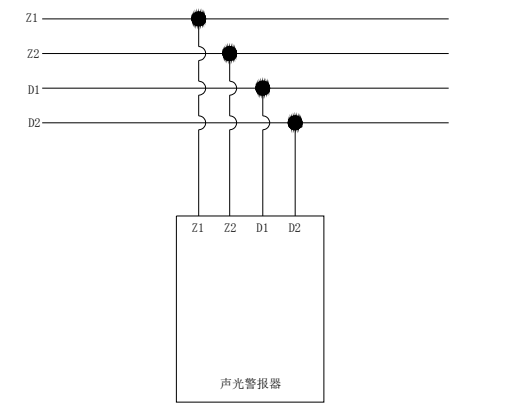

警报器信号总线、电源总线的接线方式示意图如图所示。

布线要求：信号总线 Z1、Z2 采用 RVS 双绞线，截面积大于等于 1.0mm2；

电源线 D1、D2 采用 BV 线，截面积大于等于 1.5mm2。
